(1)插孔类型

插座三孔五孔如何选

厨房的插座定位和卫生间插座定位尺寸

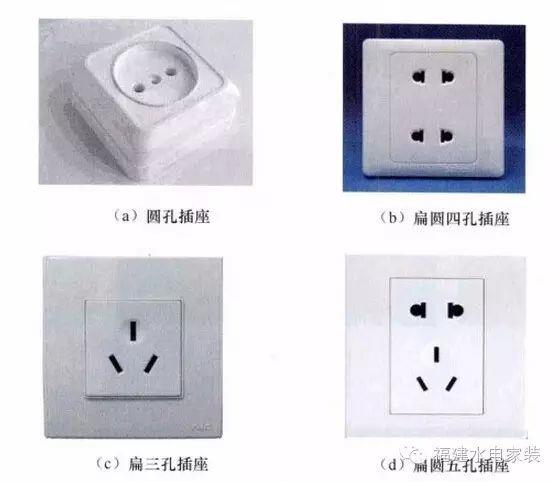

几种家用86插座如图下所示，从图示可以知道插孔分为圆或扁的区别，我国推行扁插插座系统，圆孔插座在市场上面临淘汰。因此，选用电器专用的86插座应选购两极扁圆孔插座或三极扁孔插座。两孔插座有火线与零线的两个接线柱，三孔插座有火线、零线和地线3个接线柱。如果两孔插座是水平安装时，通常规定接线方式是"左零右火";如果是立面安装则"左零下火";三孔插座则大孔接地，“左零右火”。

(2)插座额定电流

国家标准对家用插头插座的额定电流有明确的规定，分16A, 10A和16A这3个级别，其他标注级别均为非标准产品。对于一般家庭常使用10A和16A两种。

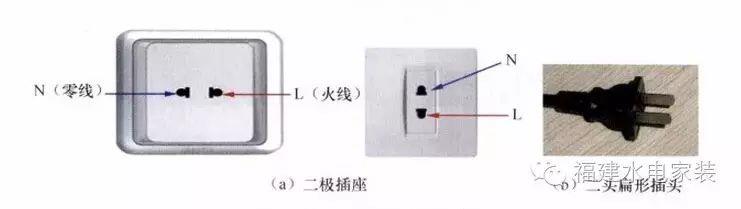

①二极插座(10A )与插头

二极插座可连接额定功率为10A×220V=2200W的电路负载，适合电视、音响、小家电等设备的使用，插座插头如图所示（示意在正面，接线在反面）。

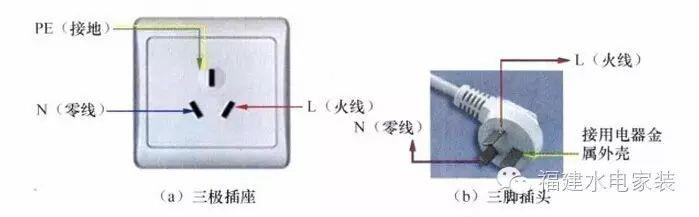

由图可见，三极插座下方的两孔分别接火线和零线，上方的另一个孔一与大地相接。

一般而言，只有某些带有金属外观的家用电器才用三脚插头，家用电器上的三脚插头，两个脚是接用电部分，另外与接地插孔相应的脚是与家用电器的外壳接通的。如假如把三脚插头插入三孔插座内，再将这些用电部分也连入电路，并把外壳与大地进行连接，这样连接的好处是即使即使外壳有电，也能从接地导线流走而呈现零电位，因此，人体接触外壳就不会有危险。

(4)四极插座及接线说明

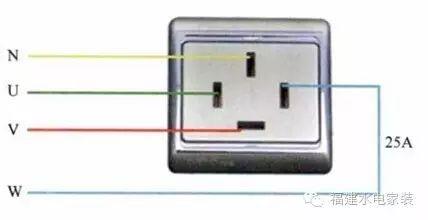

四极插孔别名三相四线插座，属于三相电被称为动力电，380)的3条相线(U. V. W)加上一条零N线。

其中，1个端子接地线，其他3个按U、V、W顺序接火线，如果接电动机，电动机反转，说明顺序接反了，只要把其中两条相线换一下就可以了。

(5)二三极一体化插座

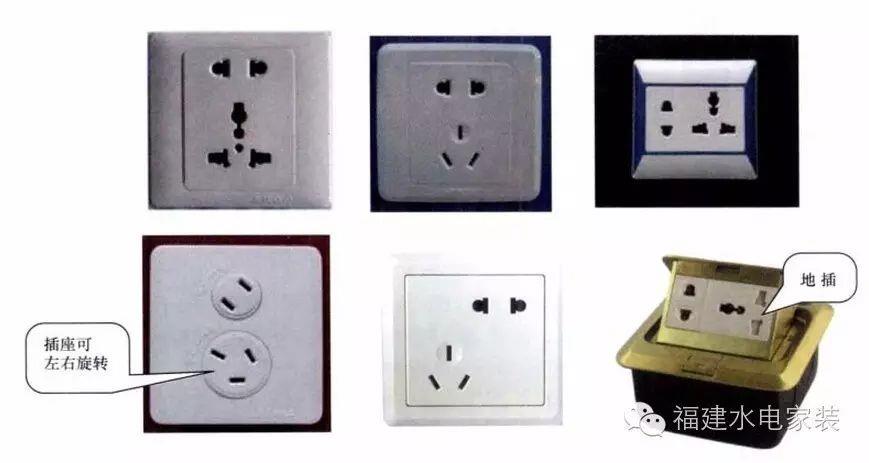

二三极一体化插座俗称五孔插座，可同时插入二极和三极插头，五孔插座的左边要接零线，右边则连接火线，中间要连接地线。火线L,零线N,地线标志"〨"，若遇到没地线，此处可空着不接。双色线表示为地线，蓝色为零线。红、绿、黄、其中任意一根则为火线。几种国产(86插座图)五孔插座的形式多样，应用非常广泛。
