​皮卡汀尼导轨--世界轻武器史附件中最亮的仔

皮卡汀尼导轨--世界轻武器史附件中最亮的仔

皮卡汀尼导轨（Picatinny rail），我国又叫做鱼骨，又被称为MIL-STD-1913导轨或STANAG 2324导轨，中文简称皮轨，是一种安装在轻武器上的标准化附件安装平台。皮卡汀尼导轨的名字源于最先测试它的美国新泽西皮卡汀尼军工厂（Picatinny Arsenal），并以此来区别当时其他的导轨标准。导轨包括一系列凸起，横截面呈T字形，凸起之间是平滑的缺口。凸起高度0.118英寸（合3.00毫米），凸起宽度0.188英寸（合4.78毫米），缺口宽度0.206英寸（合5.23毫米）。

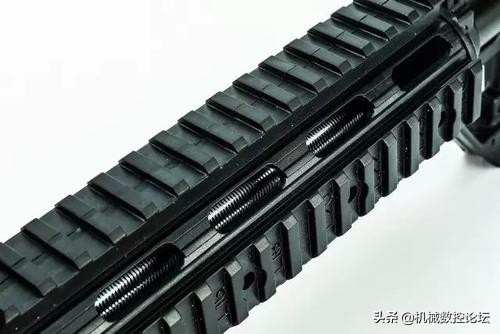

皮卡汀尼导轨

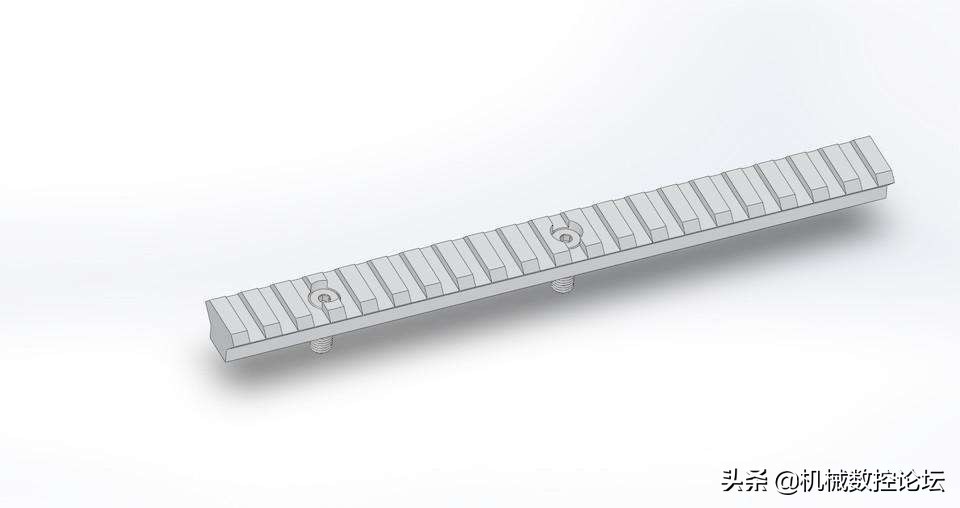

皮卡汀尼导轨三维图

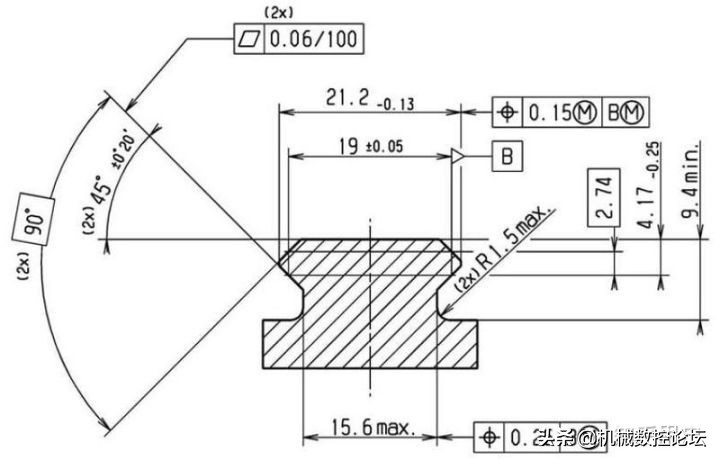

皮卡汀尼导轨二维图

由于过去传统的燕尾槽式接口安装瞄准镜时，一般要求要安装到指定位置，且锁紧、固定装置复杂。而皮卡汀尼导轨采用横向槽固定安装附件一般没有附件定位的要求，锁紧、固定装置相对简单的设计出现后，更容易为人们所接受。

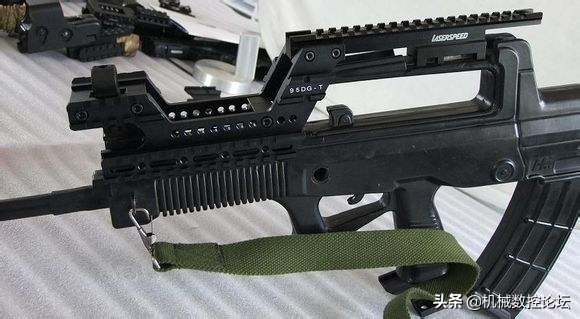

这枪你懂得

到了80年代，随着布基胶带的发明和战术需求的变化美国等国家把战术电筒开始作为应急照明手段配发给士兵战术电筒给夜战带来方便但使操作者容易暴露，因为电筒发出的耀眼白光太明显了，而且最初配发的电筒使用起来比较笨拙，开关起来很麻烦。不过这时候士兵毕竟不需要一只手拿电筒，另一只手拿枪了，行动起来也就更为方便，

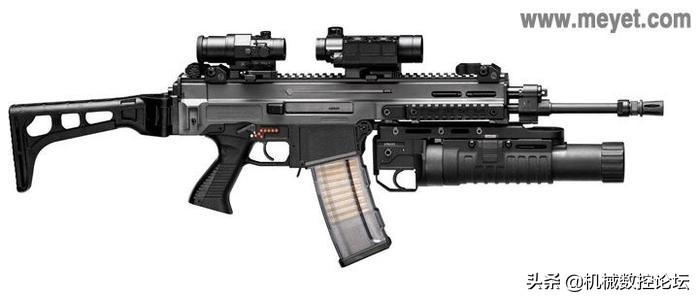

挂着手电和激光瞄的枪支

随着时间的发展，零视差的M68CCO内红点瞄准镜在90年代开始大量配发部队。这种瞄准装置使射手能够瞄准远近任何距离的目标，而且提高了射击速度。紧接着，AN/PEQ-2红外激光指示/照准器几乎在同时出现，它基本上解决了夜战瞄准问题，装备了这种装置以后，射手只需要把瞄准器发出的红点投射到目标上，然后扣动扳机就行了余下的事由子弹的动能来完成。这些装置出现之后所带来的问题就是，应该把它们放在轻武器的什么部位用布基胶带固定它们时，如何不掩盖住某些重要部件如抛壳口，

这时候，导轨系统应运而生。美国皮卡汀尼军火公司发明的皮卡汀尼附件导轨系统(美军标准MIL-STD 1913)使射手可以按需装配武器，以满足不同环境条件的要求。导轨系统开始时是为大口径步枪设计的，好让其能够安装光学精确瞄准装置，但人们很快发现，除了瞄准镜，在导轨系统上还能安置多种附件，诸如激光指示/照准器、电筒、脚架、卡口固定件、备用武器瞄准器和近战用的定制把手等等。

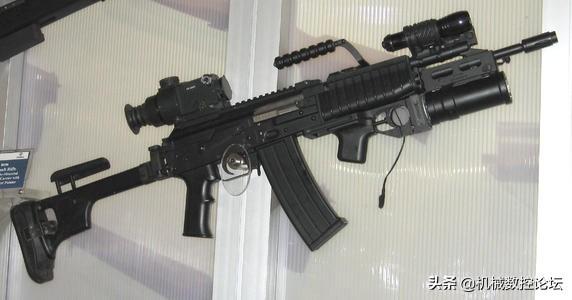

挂载各种附件的轻武器步枪

由于皮卡汀尼导轨标准统一、结构灵活，不仅能将导轨加装于自动步枪机匣上方，还可加装于前护木的上、下、左、右四面，能妥善合理地将白光瞄准镜、夜视瞄准镜、战术灯、激光红点照准器、摄像头和前握把、两脚架等附件配置在枪的前护木四周，使有限的空间得到了合理的利用，又提高了自动步枪的人机工效性；

海豹突击队步枪导轨上挂载各种附件

在真实的枪战中，规则很简单：谁先开枪谁就赢。因此很多先进技术就专门研究目标获取和快速瞄准，导轨的出现使得射手能够按任务需求组装武器如近战时在导轨上安装光学瞄准装置，中距离战斗选用内红点，需要战术照明时安装白光或红外灯，等等。导轨出现之后，风头曾经大逊于AK47的M16枪族简直成了能够七十二变的孙悟空。精确度、火力和适用性都远非昔日可比。从这个意义上说，导轨的出现可以说是继发明连发枪以来步兵战斗中又一个革命性发明。
